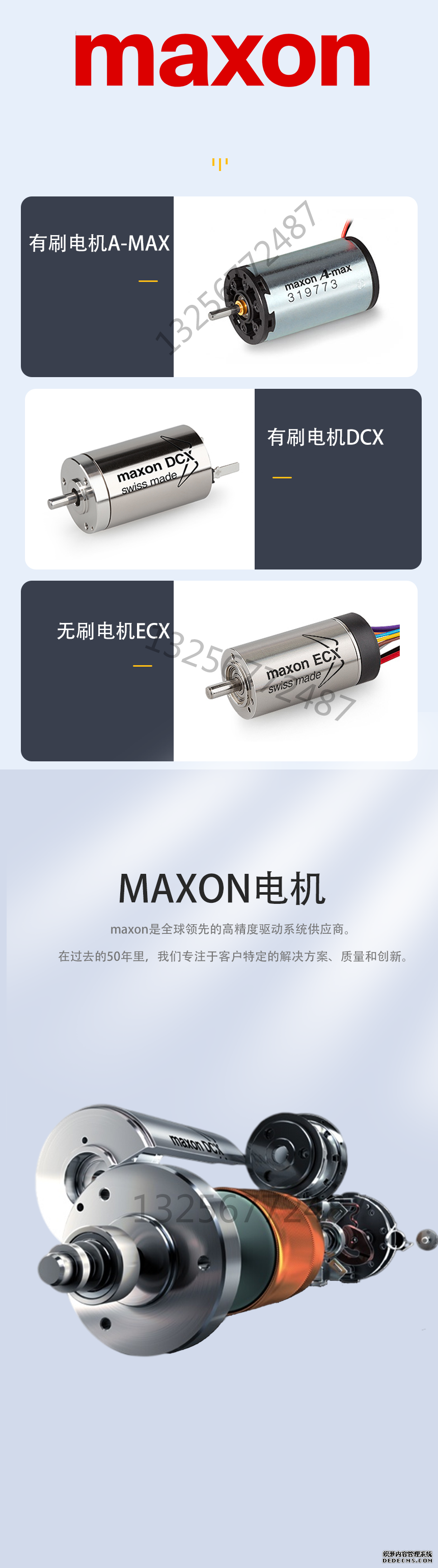

MAXON電機選型手冊 EC45 EC9.2flat EC8 MAXON 馬達

為您介紹繼電器來源0606:0繼電器的定義繼電器是一種當輸入量（電、磁、聲、光、熱）達到一定值時，輸出量將發生跳躍式變化的自動控制器件。繼電器是我們生活中常用的一種控制設備，通俗的意義上來說就是開關，在條件滿足的情況下關閉或者開啟。繼電器的開關特性在很多的控制系統尤其是離散的控制系統中得到大范圍的應用。從另一個角度來說，由于為某一個用途設計使用的電子電路，很終或多或少都需要和某一些一、繼電器的工作原理和特性當輸入量(如電壓、電流、溫度等)達到規定值時，使被控制的輸出電路導通或斷開的電器。可分為電氣量 ( 如電流、電壓、頻率、功率等)繼電器及非電量(如溫度、壓力、速度等 ) 繼電器兩大類。具有動作快、工作穩定、使用壽命長、體積小等優點。大范圍應用于電力保護、自動化、運動、遙控、測量和通信等裝置中。繼電器是一種電子控制器件，它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路），通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。1電磁繼電器的工作原理和特性電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）吸合。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。2熱敏干簧繼電器的工作原理和特性  熱敏干簧繼電器是一種利用熱敏磁性材料檢測和控制溫度的新型熱敏開關。它由感溫磁環、恒磁環、干簧管、導熱安裝片、塑料襯底及其他一些附件組成。熱敏干簧繼電器不用線圈勵磁，而由恒磁環產生的磁力驅動開關動作。恒磁環能否向干簧管提供磁力是由感溫磁環的溫控特性決定的。3固態繼電器（SSR）的工作原理和特性  固態繼電器是一種兩個接線端為輸入端，另兩個接線端為輸出端的四端器件，中間采用隔離器件實現輸入輸出的電隔離。  固態繼電器按負載電源類型可分為交流型和直流型。按開關型式可分為常開型和常閉型。按隔離型式可分為混合型、變壓器隔離型和光電隔離型，以光電隔離型為很多。二、繼電器主要產品技術參數1、額定工作電壓是指繼電器正常工作時線圈所需要的電壓。根據繼電器的型號不同，可以是交流電壓，也可以是直流電壓。2、直流電阻是指繼電器中線圈的直流電阻，可以通過多功能表測量。3、吸合電流是指繼電器能夠產生吸合動作的很小電流。在正常使用時，給定的電流必須略大于吸合電流，這樣繼電器才能穩定地工作。而對于線圈所加的工作電壓，一般不要超過額定工作電壓的1.5倍，否則會產生較大的電流而把線圈燒毀。4、釋放電流是指繼電器產生釋放動作的很大電流。當繼電器吸合狀態的電流減小到一定程度時，繼電器就會恢復到未通電的釋放狀態。這時的電流遠遠小于吸合電流。  5、觸點切換電壓和電流  是指繼電器允許加載的電壓和電流。它決定了繼電器能控制電壓和電流的大小，使用時不能超過此值，否則很容易損壞繼電器的觸點。三、繼電器測試1、測觸點電阻用多功能表的電阻檔，測量常閉觸點與動點電阻，其阻值應為0，(用更加精確方式可測得觸點阻值在100毫歐以內)；而常開觸點與動點的阻值就為無窮大。由此可以區別出那個是常閉觸點，那個是常開觸點。2、測線圈電阻可用多功能表R×10Ω檔測量繼電器線圈的阻值，從而判斷該線圈是否存在著開路現象。3、測量吸合電壓和吸合電流找來可調穩壓電源和電流表，給繼電器輸入一組電壓，且在供電回路中串入電流表進行監測。慢慢調高電源電壓，聽到繼電器吸合聲時，記下該吸合電壓和吸合電流。為求準確，可以試多幾而求平均值。4、測量釋放電壓和釋放電流也是像上述那樣連接測試，當繼電器發生吸合后，再逐漸降低供電電壓，當聽到繼電器再發生釋放聲音時，記下此時的電壓和電流，亦可嘗試多幾而取得平均的釋放電壓和釋放電流。一般情況下，繼電器的釋放電壓約在吸合電壓的10～50％，如果釋放電壓太小（小于1/10的吸合電壓），則不能正常使用了，這樣會對電路的穩定性造成威脅，工作不可靠。四、繼電器的電符號和觸點形式繼電器線圈在電路中用一個長方框符號表示，如果繼電器有兩個線圈，就畫兩個并列的長方框。同時在長方框內或長方框旁標上繼電器的文字符號“J”。繼電器的觸點有兩種表示方法一種是把它們直接畫在長方框一側，這種表示法較為直觀。另一種是按照電路連接的需要，把各個觸點分別畫到各自的控制電路中，通常在同一繼電器的觸點與線圈旁分別標注上相同的文字符號，并將觸點組編上號碼，以示區別。繼電器的觸點有三種基本形式1、動合型（H型）線圈不通電時兩觸點是斷開的，通電后，兩個觸點就閉合。以合字的拼音字頭“H”表示。2、動斷型（D型）線圈不通電時兩觸點是閉合的，通電后兩個觸點就斷開。用斷字的拼音字頭“D”表示。3、轉換型（Z型）這是觸點組型。這種觸點組共有三個觸點，即中間是動觸點，上下各一個靜觸點。線圈不通電時，動觸點和其中一個靜觸點斷開和另一個閉合，線圈通電后，動觸點就移動，使原來斷開的成閉合，原來閉合的成斷開狀態，達到轉換的目的。這樣的觸點組稱為轉換觸點。用“轉”字的拼音字頭“z”表示。五、繼電器的選用1、先了解必要的條件  ①控制電路的電源電壓，能提供的很大電流；  ②被控制電路中的電壓和電流；  ③被控電路需要幾組、什么形式的觸點。選用繼電器時，一般控制電路的電源電壓可作為選用的依據?？刂齐娐窇芙o繼電器提供足夠的工作電流，否則繼電器吸合是不穩定的。2、查閱有關資料確定使用條件后，可查找相關資料，找出需要的繼電器的型號和規格號。若手頭已有繼電器，可依據資料核對是否可以利用。后面考慮尺寸是否合適。3、注意器具的容積。若是用于一般用電器，除考慮機箱容積外，小型繼電器主要考慮電路板安裝布局。對于小型電器，如玩具、遙控裝置則應選用超小型繼電器產品。這是什么技術，請在下面自由評論機械前沿 jixieqianyan機械前沿｜機械技術｜機械視頻｜機械資訊 做為一家專業的高級儀器儀表供應商，自身在瑞士漢諾威設有采購中心，針對進口備品特別是歐美產品有著獨到的理解和優勢，經過幾年的技術及人員累積，目前可以針對產品提供完善的備件，針對產品系列問題可以提供一條龍服務，大縮短了客戶維修等待的時間，歡迎廣大用戶前來咨詢交流

MAXON電機選型手冊 EC45 EC9.2flat EC8 MAXON 馬達

HEIDENHAIN旋轉編碼器介紹來源:0HEIDENHAIN旋轉編碼器介紹安裝方式HEIDENHAIN旋轉編碼器內置軸承和定子，編碼器的圓光柵直接與被測軸相連。掃描單元通過滾珠軸承安裝在軸上，并由定子連軸器支撐。當軸進行角加速度時，定子電機必須只吸收軸承摩擦力所導致的牛矩，因此它能大限度地降低靜態和動態測量誤差。而且，安裝在定子上的電機還能補償被測軸的軸向運動。安裝簡單總長度短電機的固有頻率高允許使用空心軸內置軸承的旋轉編碼器由分離的電機連接可用于實心軸。推薦使用的連接被測軸的電機能補償徑向和軸向誤差。采用分離電機的角度編碼器能支持更高的軸轉速。 無內置軸承旋轉編碼器工作時沒有摩擦。掃描頭和圓光柵、光柵鼓或鋼帶這兩個部件可在組裝時分別調整。有內置軸承的旋轉編碼器海德漢的ERN、ECN和EQN旋轉編碼器自帶軸承和安裝的定子電機，具有安裝簡單、總長度短的特點。其應用包括用于簡單測量任務以及飼服驅動的位置和轉速控制?？招妮S可以直接滑入并固定在被測軸上。海德漢的ROD、ROC和ROQ旋轉編碼器自帶軸承且具有密封結構。這些編碼器均堅固耐用、結構緊湊。它通過一個分離電機由轉子連接被測軸，電機可以補償軸向運動和編碼器軸與被測軸的不同軸度。旋轉編碼器，帶內置軸承，采用定子電機安裝系列應用ExN 1000Rotary Encoders微型軸徑6 mm盲孔軸外殼外徑 36.5 mmExN 400Rotary Encoders小型行業標準尺寸和輸出信號外殼外徑 58 mmExN 100Rotary Encoders用于大直徑軸空心軸 20 mm，25 mm，38 mm，50 mm內徑D外殼外徑 87 mmExN 1100伺服驅動編碼器內置在馬達中微型軸徑6 mm盲孔軸外殼外徑 36.5 mmExN 1300伺服驅動編碼器內置在馬達中58 mm外殼外徑定子電機適用于65 mm內徑的定位孔1:10錐度，有效直徑9.25 mm，用于超高剛性連接帶內置軸承、采用分離電機的旋轉編碼器ROC/ROQ/ROD 400Rotary Encoders行業標準尺寸和輸出信號采用同步法蘭或夾緊法蘭安裝軸徑6 mm，同步法蘭，10 mm夾緊法蘭ROD 1000Rotary Encoders微型采用同步法蘭安裝軸徑4 mm外殼外徑 36.5 mm無內置軸承旋轉編碼器除系統精度外，無內置軸承旋轉編碼器的讀數頭安裝和調整對精度有重大影響。特別是被測軸安裝的偏心量和徑向跳動對精度的影響十分。感應式旋轉編碼器ECI/EQI 1300的機械尺寸兼容光電式編碼器ExN 1300用中心螺栓固定軸。編碼器定子通過定位孔的螺栓在軸向緊固。海德漢的ECI 4000/EBI 4000系列旋轉編碼器繼續擴充感應式位置編碼器產品線。該產品是模塊型無內置軸承旋轉編碼器，空心軸直徑為90 mm。用戶用該產品可將電機反饋系統的齒形帶驅動的連接方式改為使用力矩電機。海德漢光電式ERO系列模塊型旋轉編碼器由一個帶軸轂的圓光柵碼盤和讀數頭組成。特別適用于安裝空間有限或不允許存在摩擦的應用。系列特點ECI/EQI 1100伺服驅動編碼器機械尺寸兼容ECN/EQN 1100盲孔直徑D 6 mm外殼外徑35 mmECI/EQI 1300伺服驅動編碼器機械尺寸兼容ECN/EQN 1300錐度軸或空心軸外殼外徑58 mmECI/EBI 4010ECI 4010 / EBI 4010 – Absolute Rotary Encoders with 90 mm Hollow shaft for SafetyRelated Applications式旋轉編碼器，空心軸直徑為90 mm高抗噪感應掃描原理空心軸直徑? 90 mmEBI 4010通過后備電池供電提供多圈功能包括讀數頭和柵鼓ECI 4090 SECI 4090S – Absolute Rotary Encoder with 90 mm Hollow Shaft and DRIVECLiQ Interface for SafetyRelated Applications式旋轉編碼器，空心軸直徑為90 mm高抗噪感應掃描原理空心軸直徑? 90 mm包括讀數頭和柵鼓ECI/EBI 4010ECI 4010 / EBI 4010 180 mm 空心軸式 旋轉編碼器 增加措施后滿足SIL 3級 高安全性應用要求式旋轉編碼器，空心軸直徑為180 mm高抗噪感應掃描原理空心軸直徑? 180 mmEBI 4010通過后備電池供電提供多圈功能包括讀數頭和柵鼓ECI 4090 SECI 4090 S Absolute Rotary Encoder with 180 mm Hollow Shaft and DRIVECLiQ Interface for SafetyRelated Applications式旋轉編碼器，空心軸直徑為180 mm高抗噪感應掃描原理空心軸直徑? 180 mm包括讀數頭和柵鼓ERO 1200伺服驅動編碼器緊湊型軸直徑達12 mmERO 1400伺服驅動編碼器微型模塊型旋轉編碼器，被測軸可達8 mm安裝輔件帶蓋板ECI/EBI 100伺服驅動編碼器感應式位置旋轉編碼器軸安裝的法蘭空心軸帶后備電池圈數計數器的多圈功能外殼外徑87 mm

為您介紹導軌定位方式來源0714:0導軌定義導軌（ guide rail）金屬或其它材料制成的槽或脊，可承受、固定、引導移動裝置或設備并減少其摩擦的一種裝置。導軌表面上的縱向槽或脊，用于導引、固定機器部件、專用設備、儀器等。導軌又稱滑軌、線性導軌、線性滑軌，用于直線往復運動場合，擁有比直線軸承更高的額定負載， 同時可以承擔一定的扭矩，可在高負載的情況下實現高精度的直線運動。圖片圖片一、導軌種類圖片導軌通常采用機械加工方式或冷拔加工方式制成，其抗托強度一般應在370～520MPa。按其橫向截面形狀分主要有T形導軌、L（或三角）形導軌、U形導軌、O形導軌、空心導軌等。L形導軌、U形導軌、O形導軌的工作表面一般不作加工，通常用于一些速度較低，對運行平穩性要求不高的電梯如雜物梯、建筑工程梯等；空心導軌大多用于電梯速度要求不高的對重導軌。T形導軌具有良好的抗彎性及加工性，大量用作電梯導軌。二、常見定位方式圖片定位方式一（單導軌）滑塊定位銷/擋塊+滑軌卡槽/擋塊滑塊固定于連接板，一側由定位銷定位，另一側擋板固定，滑軌一側固定于連接板開槽處，另一側擋板固定。定位方式二（單導軌）滑塊卡槽+滑軌卡槽卡邊滑塊固定于連接板，卡槽固定，滑軌固定于連接板一側開槽，另一側墊圈擋邊固定。定位方式三（雙滑軌）滑塊擋面+滑軌定位銷滑塊固定于連接板A，連接板A精加工一側開槽，圖示圓圈處卡住滑塊，滑軌固定于連接板B，在滑軌兩側安裝定位銷，定位銷貼合滑軌。定位方式四（雙滑軌）滑塊定位銷+滑軌擋面連接板A需要安裝定位銷,定位銷安裝于滑塊兩側，定位銷貼合于滑塊，連接板B開槽，卡住滑軌。定位方式五（雙滑軌）滑塊定位銷+滑軌定位銷連接板A需要安裝定位銷,定位銷安裝于滑塊兩側，定位銷貼合于滑塊，連接板B需要安裝定位銷,定位銷根據需求安裝于滑滑軌兩側，定位銷貼合于滑軌。三、日常應用圖片滑動導軌具有結構簡單、制造方便、接觸剛度大等優點。但傳統滑動導軌摩擦阻力大，磨損快，動、靜摩擦因數差別大，低速時易產生爬行現象。為了提高數控機床的定位精度和運動平穩性，數控機床目前在數控機床上已廣泛采用塑料導軌。其摩擦因數??；且動、靜摩擦因數相近，運動平穩性好，能防止低速爬行現象；耐磨性好，有自潤滑作用和抗振性；化學穩定性好；工藝簡單、成本低。一般說來，滑動塑料導軌最顯著的特點是具有優良的剛性、吸振性（抑制刀具切削時產生的振動）和阻尼性（防止導軌系統起動或停止時的振動），適宜切削負載大的機床使用，且成本較低，經濟實用。

原標題：MAXON電機選型手冊 EC45 EC9.2flat EC8 MAXON 馬達

您如果需要MAXON電機選型手冊 EC45 EC9.2flat EC8 MAXON 馬達的產品，請點擊右側的聯系方式聯系我們，期待您的來電
