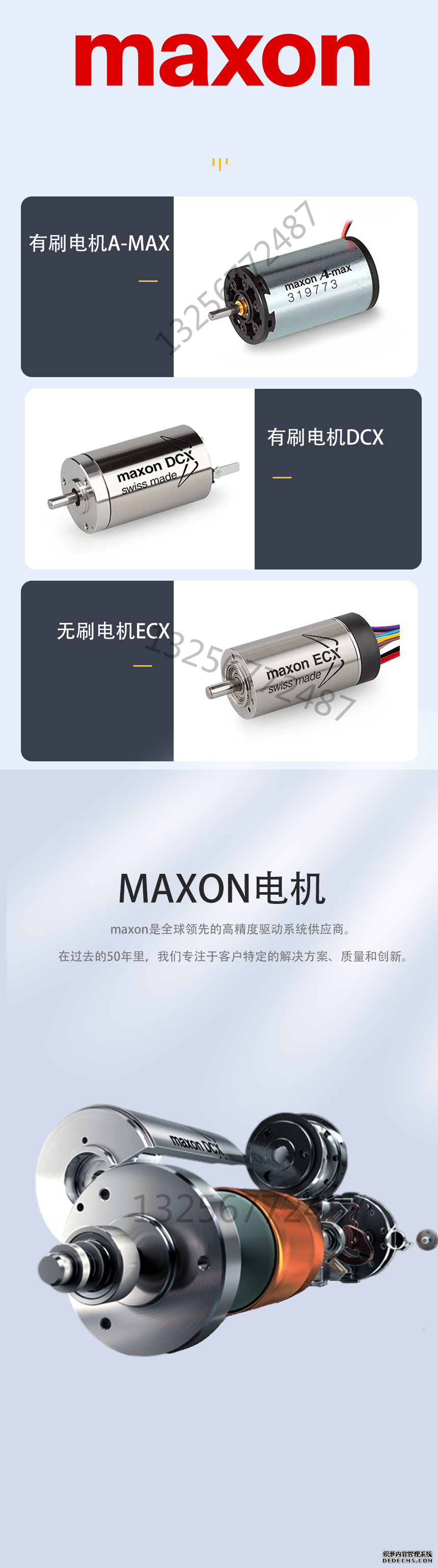

MAXON MOTOR EC45flat EC20flat EC45flat 直流 電機

為您介紹氣缸的選型和分類來源0724:0做設備設計時，經常會用到氣缸，氣缸種類繁多，在選擇氣缸時要怎么選？氣缸的選擇無非涉及到兩個方面1.氣缸種類的選擇；2.氣缸缸徑以及行程的選擇；在講解怎么選擇之前先介紹一下氣缸的種類從功能上來分（比較貼合設計情況），類型較多，如標準氣缸、自由安裝型氣缸、薄型氣缸、筆形氣缸、雙軸氣缸、三軸氣缸、滑臺氣缸、無桿氣缸、旋轉氣缸、夾爪氣缸等，這些類型的氣缸比較常用。從動作上分為單作用和雙作用，前者又分彈簧壓回（氣缸的伸出靠氣壓壓出，縮回靠彈簧的彈力）和壓出（氣缸的縮回靠氣壓壓回，伸出靠彈簧的彈力）兩種，一般用于行程短、對輸出力和運動速度要求不高的場合（價格低、耗能少），雙作用氣缸（氣缸的伸出和縮回都靠氣壓的壓力）則更廣泛應用。我們在選型時要了解一些常用氣缸的特性標準氣缸我們以標準氣缸為標準的話，標準氣缸本身形狀是方的，體積比較大。自由安裝氣缸從名字來看就是安裝的方式比較多，比較自由，且體積較小。薄型氣缸比較薄，體積適中。筆形氣缸形狀圓形如筆，體積比較小。雙軸氣缸帶有兩根輸出軸，輸出力對比與單軸氣缸有兩倍的力輸出，輸出軸會有輕微的晃動。三軸氣缸有一個力的輸出軸，另外兩根軸為導向軸，但是也有晃動。滑臺氣缸滑臺氣缸精度最高，一般為一個輸出軸帶兩個導軌組成，精度高。無桿氣缸無桿氣缸與其他氣缸相比，在相同的長度下，行程為其他氣缸的兩倍，運行為單軸，體積比較小，節省空間。旋轉氣缸輸出的運動為旋轉運動，旋轉的角度一般在0200度之間。夾爪氣缸夾爪氣缸就是輸出的動作及夾緊以及張開的動作?；趯飧自趧恿μ匦曰蚩臻g布局方面的應用特長，我們在實際選用氣缸時，首先是確定一個合適的類別從三面考慮1. 功能要求2. 空間要求3. 精度要求●節省空間指氣缸的軸向或徑向尺寸比標準氣缸的較大或較小的氣缸，具有結構緊湊、重量輕、占用空間小等優點，比如薄型氣缸和自由安裝型氣缸廣泛應用的氣缸具有節省空間特長的還有無桿氣缸，形象地說，有桿氣缸的安裝空間約2.2倍行程的話，無桿氣缸可以縮減到約1.2倍行程，一般需要和導引機構配套，定位精度也比較高。磁偶式無桿氣缸活塞兩側受壓面積相等,具有同樣的推力,有利于提高定位精度,適合長行程，重量輕、結構簡單、占用空間小機械式無桿氣缸“有較大的承載能力和抗力矩能力，適用缸徑Φ10mm～Φ80mm，此外，同樣希望節省空間兼顧導向精度要求時，往往會用到雙桿氣缸（相當于兩個單桿氣缸并聯成一體）●精度要求一般采用滑臺氣缸（將滑臺與氣缸緊湊組合的一體化的氣動組件），也有各種細分的類型，工件可安裝在滑臺上，通過氣缸推動滑臺運動，適用于精密組裝、定位、傳送工件等。 圖片●擺動/旋轉運動遇到需要擺動或轉動的場合，一般采用旋轉氣缸，主要有以下幾類 葉片式旋轉缸用內部止動塊或外部擋塊來改變其擺動角度。止動塊于缸體固定在一起，葉片于轉軸連在一起。氣壓作用在葉片上，帶動轉軸回轉，并輸出力矩。葉片式擺缸由單片式和雙片式。雙片式的輸出力矩比單片式大一倍，但轉角小于180度。齒輪式旋轉缸氣壓力推動活塞帶動齒條作直線運動，齒條推動齒輪作回轉運動，由齒輪軸輸出力矩并帶動外負載擺動。轉角下壓氣缸也稱回轉夾緊氣缸，旋轉到一定角度后下壓夾緊 ●夾持/固定產品一般用氣動夾爪氣缸（原理開閉一般是通過由氣缸活塞產生的往復直線運動帶動與手爪相連的曲柄連桿、滾輪或齒輪等機構，驅動各個手爪同步做開、閉運動。），它可以用來抓取物體，實現機械手的各種動作，常應用在搬運、傳送工件機構中抓取、拾放物體其他場合 要求氣缸到達行程終端無沖擊現象和撞擊噪聲，應選緩沖氣缸；有橫向負載，可選帶導桿氣缸；要求制動精度高，應選鎖緊氣缸；不允許活塞桿旋轉，可選具有桿不回轉功能的氣缸；除活塞桿作直線往復運動外，還需缸體做擺動，可選耳軸式或耳環式安裝方式的氣缸等。氣缸的缸徑和氣缸的行程確定了氣缸的種類，那么我們就要確定氣缸的缸徑和氣缸的行程。根據實際的使用情況算出你所需要的行程L，和所需要帶動負載的力F。氣缸的行程L1一般要比所需要的行程大一點，可以在機構上加上限位。氣缸的缸徑D即是用我們所需要的負載力F計算的出氣缸的輸出力F1一定要大于負載力F。即F1＞F 做為一家專業的高端儀器儀表供應商，自身在瑞士漢諾威設有采購中心，針對進口備品特別是歐美產品有著獨到的理解和優勢，經過幾年的技術及人員累積，目前可以針對產品提供完善的備件，針對產品系列問題可以提供一條龍服務，大大縮短了客戶維修等待的時間，歡迎廣大用戶前來咨詢交流

MAXON MOTOR EC45flat EC20flat EC45flat 直流 電機

為您介紹繼電器來源0606:0繼電器的定義繼電器是一種當輸入量（電、磁、聲、光、熱）達到一定值時，輸出量將發生跳躍式變化的自動控制器件。繼電器是我們生活中常用的一種控制設備，通俗的意義上來說就是開關，在條件滿足的情況下關閉或者開啟。繼電器的開關特性在很多的控制系統尤其是離散的控制系統中得到大范圍的應用。從另一個角度來說，由于為某一個用途設計使用的電子電路，很終或多或少都需要和某一些一、繼電器的工作原理和特性當輸入量(如電壓、電流、溫度等)達到規定值時，使被控制的輸出電路導通或斷開的電器。可分為電氣量 ( 如電流、電壓、頻率、功率等)繼電器及非電量(如溫度、壓力、速度等 ) 繼電器兩大類。具有動作快、工作穩定、使用壽命長、體積小等優點。大范圍應用于電力保護、自動化、運動、遙控、測量和通信等裝置中。繼電器是一種電子控制器件，它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路），通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。1電磁繼電器的工作原理和特性電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）吸合。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。2熱敏干簧繼電器的工作原理和特性  熱敏干簧繼電器是一種利用熱敏磁性材料檢測和控制溫度的新型熱敏開關。它由感溫磁環、恒磁環、干簧管、導熱安裝片、塑料襯底及其他一些附件組成。熱敏干簧繼電器不用線圈勵磁，而由恒磁環產生的磁力驅動開關動作。恒磁環能否向干簧管提供磁力是由感溫磁環的溫控特性決定的。3固態繼電器（SSR）的工作原理和特性  固態繼電器是一種兩個接線端為輸入端，另兩個接線端為輸出端的四端器件，中間采用隔離器件實現輸入輸出的電隔離。  固態繼電器按負載電源類型可分為交流型和直流型。按開關型式可分為常開型和常閉型。按隔離型式可分為混合型、變壓器隔離型和光電隔離型，以光電隔離型為很多。二、繼電器主要產品技術參數1、額定工作電壓是指繼電器正常工作時線圈所需要的電壓。根據繼電器的型號不同，可以是交流電壓，也可以是直流電壓。2、直流電阻是指繼電器中線圈的直流電阻，可以通過多功能表測量。3、吸合電流是指繼電器能夠產生吸合動作的很小電流。在正常使用時，給定的電流必須略大于吸合電流，這樣繼電器才能穩定地工作。而對于線圈所加的工作電壓，一般不要超過額定工作電壓的1.5倍，否則會產生較大的電流而把線圈燒毀。4、釋放電流是指繼電器產生釋放動作的很大電流。當繼電器吸合狀態的電流減小到一定程度時，繼電器就會恢復到未通電的釋放狀態。這時的電流遠遠小于吸合電流。  5、觸點切換電壓和電流  是指繼電器允許加載的電壓和電流。它決定了繼電器能控制電壓和電流的大小，使用時不能超過此值，否則很容易損壞繼電器的觸點。三、繼電器測試1、測觸點電阻用多功能表的電阻檔，測量常閉觸點與動點電阻，其阻值應為0，(用更加精確方式可測得觸點阻值在100毫歐以內)；而常開觸點與動點的阻值就為無窮大。由此可以區別出那個是常閉觸點，那個是常開觸點。2、測線圈電阻可用多功能表R×10Ω檔測量繼電器線圈的阻值，從而判斷該線圈是否存在著開路現象。3、測量吸合電壓和吸合電流找來可調穩壓電源和電流表，給繼電器輸入一組電壓，且在供電回路中串入電流表進行監測。慢慢調高電源電壓，聽到繼電器吸合聲時，記下該吸合電壓和吸合電流。為求準確，可以試多幾而求平均值。4、測量釋放電壓和釋放電流也是像上述那樣連接測試，當繼電器發生吸合后，再逐漸降低供電電壓，當聽到繼電器再發生釋放聲音時，記下此時的電壓和電流，亦可嘗試多幾而取得平均的釋放電壓和釋放電流。一般情況下，繼電器的釋放電壓約在吸合電壓的10～50％，如果釋放電壓太?。ㄐ∮?/10的吸合電壓），則不能正常使用了，這樣會對電路的穩定性造成威脅，工作不可靠。四、繼電器的電符號和觸點形式繼電器線圈在電路中用一個長方框符號表示，如果繼電器有兩個線圈，就畫兩個并列的長方框。同時在長方框內或長方框旁標上繼電器的文字符號“J”。繼電器的觸點有兩種表示方法一種是把它們直接畫在長方框一側，這種表示法較為直觀。另一種是按照電路連接的需要，把各個觸點分別畫到各自的控制電路中，通常在同一繼電器的觸點與線圈旁分別標注上相同的文字符號，并將觸點組編上號碼，以示區別。繼電器的觸點有三種基本形式1、動合型（H型）線圈不通電時兩觸點是斷開的，通電后，兩個觸點就閉合。以合字的拼音字頭“H”表示。2、動斷型（D型）線圈不通電時兩觸點是閉合的，通電后兩個觸點就斷開。用斷字的拼音字頭“D”表示。3、轉換型（Z型）這是觸點組型。這種觸點組共有三個觸點，即中間是動觸點，上下各一個靜觸點。線圈不通電時，動觸點和其中一個靜觸點斷開和另一個閉合，線圈通電后，動觸點就移動，使原來斷開的成閉合，原來閉合的成斷開狀態，達到轉換的目的。這樣的觸點組稱為轉換觸點。用“轉”字的拼音字頭“z”表示。五、繼電器的選用1、先了解必要的條件  ①控制電路的電源電壓，能提供的很大電流；  ②被控制電路中的電壓和電流；  ③被控電路需要幾組、什么形式的觸點。選用繼電器時，一般控制電路的電源電壓可作為選用的依據?？刂齐娐窇芙o繼電器提供足夠的工作電流，否則繼電器吸合是不穩定的。2、查閱有關資料確定使用條件后，可查找相關資料，找出需要的繼電器的型號和規格號。若手頭已有繼電器，可依據資料核對是否可以利用。后面考慮尺寸是否合適。3、注意器具的容積。若是用于一般用電器，除考慮機箱容積外，小型繼電器主要考慮電路板安裝布局。對于小型電器，如玩具、遙控裝置則應選用超小型繼電器產品。這是什么技術，請在下面自由評論機械前沿 jixieqianyan機械前沿｜機械技術｜機械視頻｜機械資訊 做為一家專業的高級儀器儀表供應商，自身在瑞士漢諾威設有采購中心，針對進口備品特別是歐美產品有著獨到的理解和優勢，經過幾年的技術及人員累積，目前可以針對產品提供完善的備件，針對產品系列問題可以提供一條龍服務，大縮短了客戶維修等待的時間，歡迎廣大用戶前來咨詢交流

為您介紹減速機傳動原理來源0621:0減速機一般用于低轉速大扭矩的傳動設備，把電動機、內燃機或其它高速運轉的動力，通過減速機的輸入軸上的齒數少的齒輪嚙合輸出軸上的大齒輪來達到減速的目的，大小齒輪的齒數之比，就是傳動比。減速機是一種相對精密的機械，使用它的目的是降低轉速，增加轉矩。減速器的種類繁多，型號各異，不同種類有不同的用途。按照傳動類型可分為齒輪減速器、蝸桿減速器和行星齒輪減速器；按照傳動級數不同可分為單級和多級減速器；按照齒輪形狀可分為圓柱齒輪減速器、圓錐齒輪減速器和圓錐圓柱齒輪減速器；按照傳動的布置形式又可分為展開式、分流式和同軸式減速器。為了便于合理選擇減速機，故將幾種常見減速機的類型、特點及應用一一列出，供選型時參考。1單級圓柱齒輪減速機單級圓柱齒輪減速機適用于減速比3~5。輪齒可為直齒、斜齒或人字齒，箱體通常采用鑄鐵鑄造，也可以用鋼板焊接而成。軸承常用滾動軸承，只有重載或特高速時才用滑動軸承。2雙級圓柱齒輪減速機雙級圓柱齒輪減速機分有展開式、分流式、同軸式三種，適用減速比8~40。展開式高速級長尾斜齒，低速級可為直齒或斜齒。由于齒輪相對軸承布置不對稱，要求軸的剛度較大，并使轉矩輸入、輸出端遠離齒輪，以減少因軸的彎曲變形引起載荷沿齒寬分布不均勻。結構簡單，應用很廣。分流式一般采用高速級分流。由于齒輪相對軸承布置對稱，因此齒輪和軸承受力較均勻。為了使軸上總的軸向力較小，兩對齒輪的螺旋線方向應相反。結構較復雜，常用于大功率、變載荷的場所。同軸式減速機的軸向尺寸較大，中間軸較長，剛度較差。當兩個大齒輪浸油深度相近時，高速級齒輪的承載能力不能充分發揮。常用于輸入和輸出軸同軸線的場所。3單級錐齒輪減速機單級錐齒輪減速機適用于減速比2~4。傳動比不宜過大，以減小錐齒輪的尺寸，利于加工。只有用于兩軸線垂直相交的傳動中。4圓錐、圓柱齒輪減速機圓錐、圓柱齒輪減速機適用于減速比為8~15。錐齒輪應布置在高速級，以減小錐齒輪的尺寸。錐齒輪可為直齒或曲線齒。圓柱齒輪多為斜齒，使其能與錐齒輪的軸向力抵消一部分。5蝸桿減速機主要有圓柱蝸桿減速機，圓弧環面蝸桿減速機，錐蝸桿減速機和蝸桿—齒輪減速機，其中以圓柱蝸桿減速機很為常用。蝸桿減速機適用于減速比為10~80。結構緊湊，傳動比大，但傳動效率低，適用于小功率、間隙工作的場合。當蝸桿圓周速度V≤4~5m/s時，蝸桿為下置式，潤滑冷卻條件較好；當V≥4~5m/s時，油的攪動損失較大，一般蝸桿為上置式。6行星齒輪減速機為結構原因，單級減速很小為3，很大一般不超過10，常見減速比為3/4/5/6/8/10，減速機級數一般不超過3，但有部分大減速比定制減速機有4級減速。相對其他減速機，行星減速機具有高剛性、高精度(單級可做到1分以內)、高傳動效率(單級在97%98%)、高的扭矩、體積比、終身免維護等特點。因為這些特點，行星減速機多數是安裝在步進電機和伺服電機上，用來降低轉速，提升扭矩，匹配慣量。 做為一家專業的高級儀器儀表供應商，自身在瑞士漢諾威設有采購中心，針對進口備品特別是歐美產品有著獨到的理解和優勢，經過幾年的技術及人員累積，目前可以針對產品提供完善的備件，針對產品系列問題可以提供一條龍服務，大縮短了客戶維修等待的時間，歡迎廣大用戶前來咨詢交流

原標題：MAXON MOTOR EC45flat EC20flat EC45flat 直流 電機

您如果需要MAXON MOTOR EC45flat EC20flat EC45flat 直流 電機的產品，請點擊右側的聯系方式聯系我們，期待您的來電
